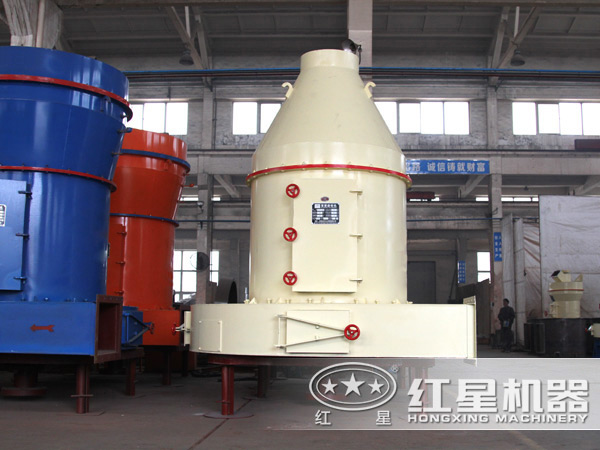

高壓懸輥磨粉機

高壓懸輥磨粉機

密封性能好,除塵效果符合粉塵排放標準;進料粒度大,出料粒度細;投資小,收益高;

  • 出料粒度 15-30mm
  • 生產能力 2-120t/h
  • 產品細度 400-3000Mesh
現在咨詢設備現在咨詢設備

電話

全國統一銷售熱線 0371- 67772727

高壓懸輥磨粉機介紹

高壓懸輥磨粉機(高壓磨粉機),主要用于非金屬材料的磨粉,使用非常方便,具體的非金屬材料我們一般指的是:鐵礦石、煤粉石、高爐水渣、電廠脫硫劑、鍋爐噴吹煤、白灰、長石、石英石、石膏、重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于9.3級,濕度在6%以下的非易燃易爆的礦山、冶金、化工、建材等多種行業的加工,制造出來的成品粒度在80-425目范圍調節。另外我們也可以添加其他裝置設計出來的產品的成品粒度更細。

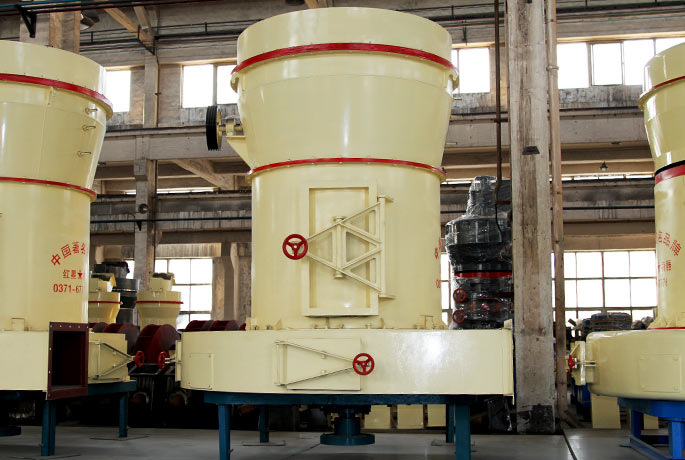

磨粉機

高壓懸輥磨粉機的結構特點

高壓懸輥磨粉機其設計結構很簡單,主要便于維修,主要由主機、細度分析機、鼓風機、成品旋風積粉器、布袋除塵器及聯結風管組成。另外它也可以根據用戶需要也可配備破碎機、提升機、儲料倉,電磁振動給料機及電器控制柜等輔助設備。使它們的相關配合能夠起到更大的作用,在主機中,磨輥組件通過橫擔軸懸掛在磨輥吊架上,磨輥吊架與主軸及鏟刀架固定聯系,壓力彈簧在磨輥軸承室的懸臂外端面,以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上,當電動機通過傳動裝置帶動主軸轉動時,裝在鏟刀架上的鏟刀與磨輥同步旋轉,磨輥在磨環內圓滾動的同時自轉。電動機通過傳動裝置帶動分析機葉輪旋轉,葉輪轉速越高,分選出的粉子越細,因此我們就知道了,葉輪對于設備有多大的作用,在使用的時候我們也要盡可能的保護葉輪的運作.

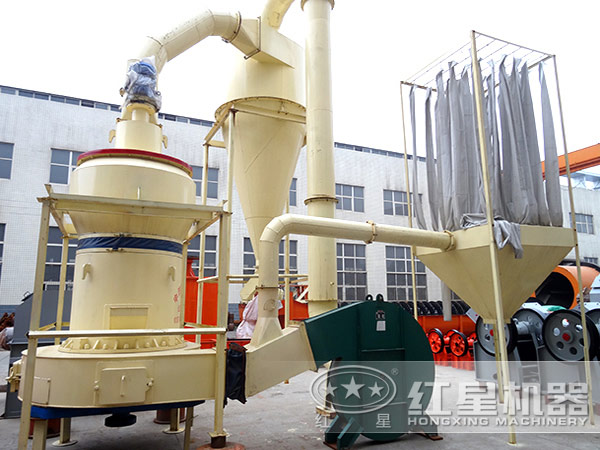

磨粉整套設備

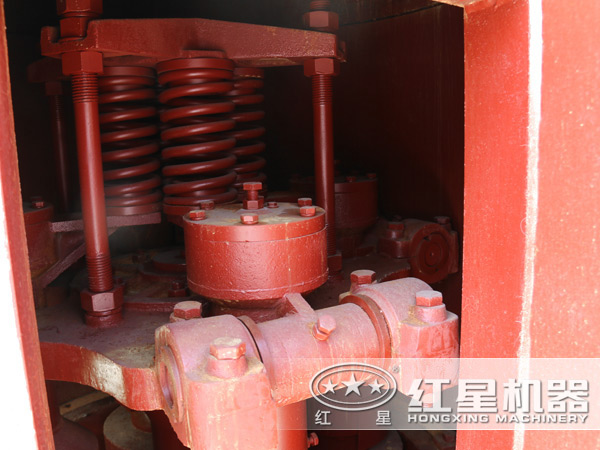

磨粉機內部結構

高壓懸輥磨粉機工作原理

高壓懸輥磨粉機工作原理很簡單,主要是通過磨輥吊架上緊固的1000-1500公斤壓力的高壓彈簧來進行增壓,然后使磨輥圍繞主軸旋轉,從而通過高壓彈簧離心力的作用來完成其磨粉工作,其緊貼磨環滾動,既然我們稱為高壓懸輥磨粉機那么肯定有一定的優點,那就是其滾動壓力比同等動力條件下的雷蒙粉機高1.2倍,故產量大為提高。當被磨物料進入磨腔后,由鏟刀鏟起送入磨輥與磨環之間進行碾壓,碾壓后的粉末隨鼓風機的循環風帶入分析機,合格細粉隨氣流入旋風集粉器即為成品,大顆粒物粒落回重磨。經過多種重復循環風返回鼓風機再重復以上過程,余風則進入袋式除塵器凈化。重要的就是當磨輥與磨環達到一定磨損后,我們就可以調整高壓彈簧長度,保持磨輥與磨環之間恒定碾壓力,從而保證穩定的產量與細度。

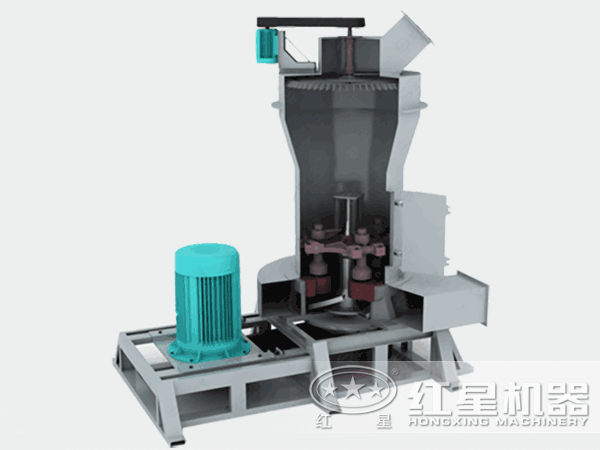

磨粉機工作動態

高壓懸輥磨粉機技術參數

    參數 型號 微粉93 微粉92 微粉87 微粉76 微粉66
進料粒度 ≤25 ≤25 ≤20 ≤20 ≤15
成品粒度 0.125-0.010 0.125-0.033 0.125-0.010 0.125-0.033 0.125-0.010
不同物料細度班產量 0.8-12 0.6-10 0.4-8 0.3-6 0.2-4
中心軸轉速(r/min) 140 148 160 170 180
磨環直徑 1006 973 907.5 850 725
磨輥直徑 300 300 270 250 210
磨輥高度 160 160 150 150 150
主機電機 Y225M-8-30 Y225M-8-22 Y225M-8-22 Y225S-8-18.5 Y225M-8-15
風機電機 Y180M-2-22 Y180L-4-22 Y160L-4-18.5 Y160L-4-15 Y160L-4-11
分析器電機 YCT180M-4A-4 YCT180M-4A-4 YCT180M-4A-4 YCT160-4B-3 YCT160-4B-3
