雷蒙磨介紹

雷蒙磨又稱雷蒙磨粉機，它適用各種礦粉制備、煤粉制備，比如生料礦、石膏礦、煤炭等材料的細粉加工，有超細雷蒙磨、雷蒙磨粉機、高產節能雷蒙磨、高壓懸輥磨、高強磨粉機之分。

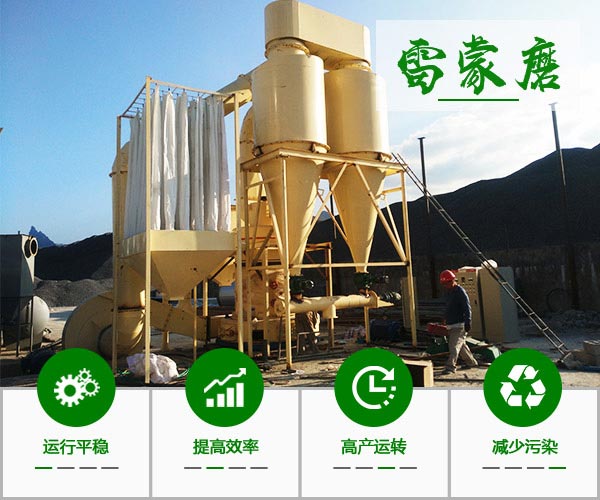

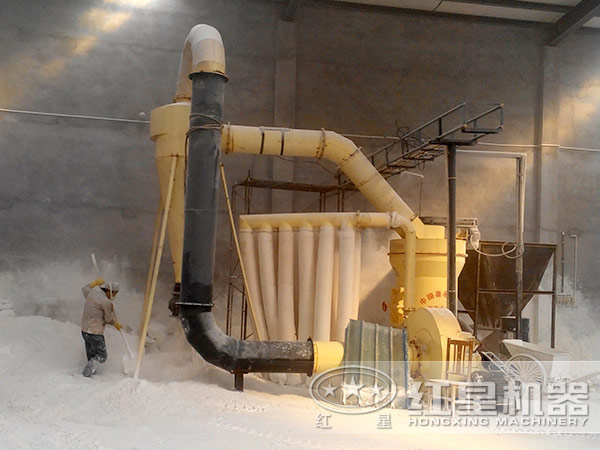

雷蒙磨車間

雷蒙磨發展至今其結構性能已日益完善，具有效率高、耗能低、占地面積小、資金投入少及環境污染少等優點，因而廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工，適宜加工莫氏硬度七級以下、濕度在6%以下的各種非易燃易爆礦物，如石膏、滑石、方解石、石灰石、大理石、鉀長石、重晶石、白云石、花崗巖、高嶺土、膨潤土、麥飯石、鋁礬土、氧化鐵紅、鐵礦等，成品細度在613微米~440微米（0.613毫米-0.44毫米）之間，可滿足不同用戶的使用要求，是現代工業生產中重要的粉磨設備。

雷蒙磨部分適用物料及應用行業舉例

雷蒙磨設備圖片實拍

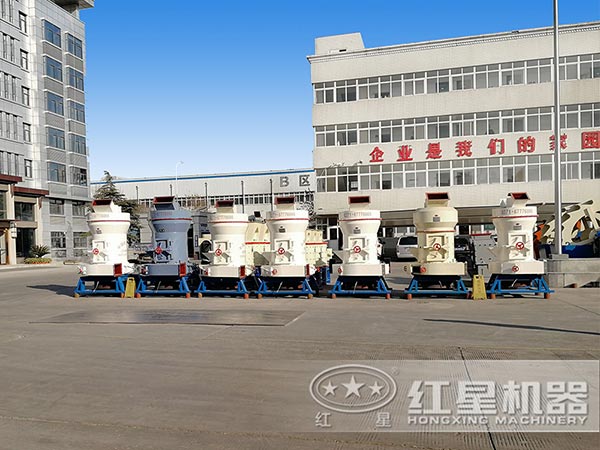

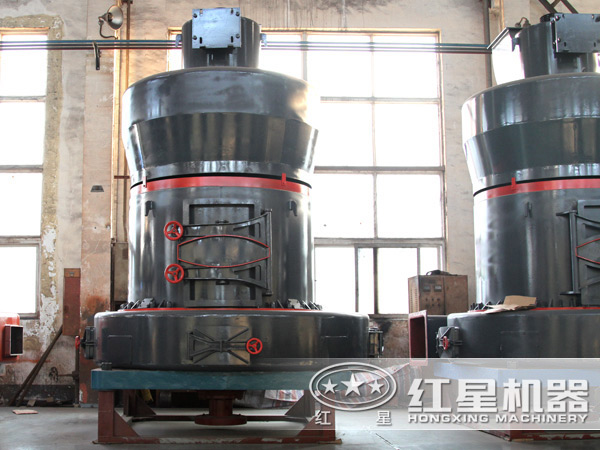

新型雷蒙磨

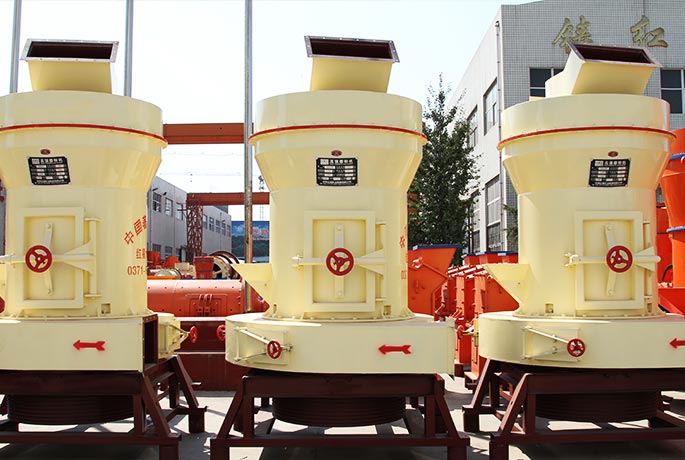

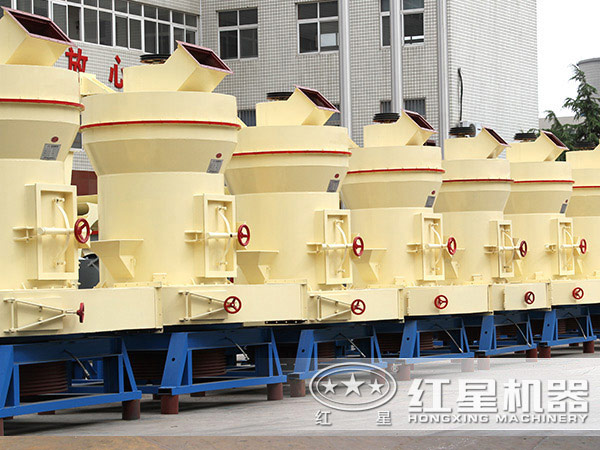

各種雷蒙磨

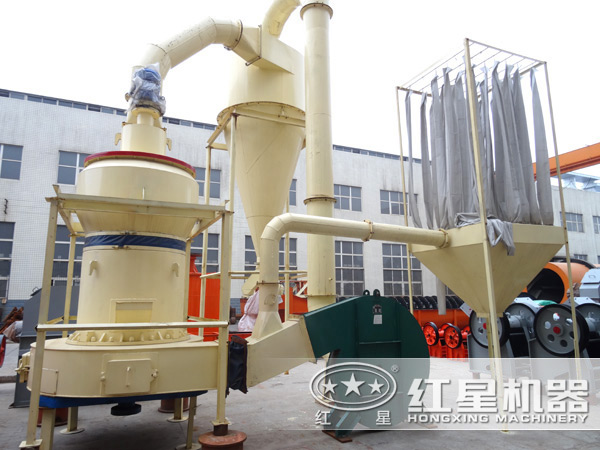

雷蒙磨磨粉生產線

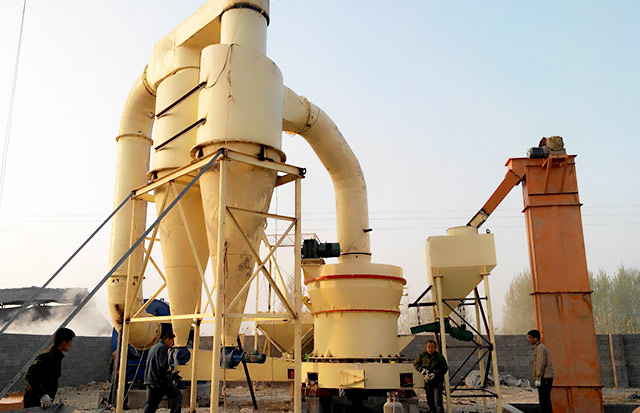

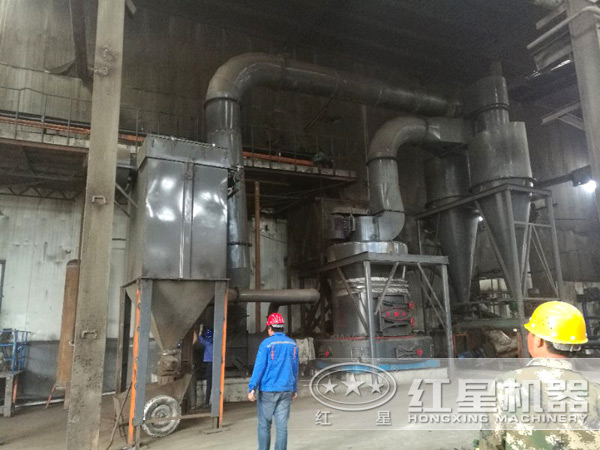

雷蒙磨生產現場

雷蒙磨性能優勢

近年來隨著所掌握的磨粉設備加工技術更加成熟完善，人們一直尋求對雷蒙磨設備技術上的創新突破，試圖大幅度提高收益，降低成本，為此對雷蒙磨的結構構造進行了大量的更新改造：

雷蒙磨性能優勢

1、對主機傳統方式進行了改進，對主軸和梅花架進行了有利于穩定的結構改造，使其運行平穩。中心無擺動。

2、將分析機傳統部分由腔內拖式，改為腔外垂吊傳動加腔內旋轉兩隔離，從而增強了其工作的穩定性、耐用性。

3、在粉碎區部，使待研磨物料始終聚集在研磨粉碎區內進行有效加工，提高了研磨效率，我們還對磨輥結構進行了更新，使磨輥輪和磨輥軸可以互補運轉，自轉的同時也可以公轉，使其有效功率和耐用性更強，并能在更大的研磨力和更高的運轉速度下工作。

雷蒙磨優勢

4、在通風部分，將風箱和風道均由水平底改為向中心傾斜30度形成斗狀，確保風箱、風道始終暢通無堵塞，保持所需風量，使主機磨粉處于穩定運轉狀態。

5、在整個系統設計上，由傳統的二級收集改為四級收集。一二級收集用循環負壓鎖閉式收集，無粉塵溢出，三四級收集采用可控溢出干濕串聯收集，杜絕粉塵溢出。整個系統在收集到超細粉的同時，也減少了對周圍環境的污染。

雷蒙磨結構特征

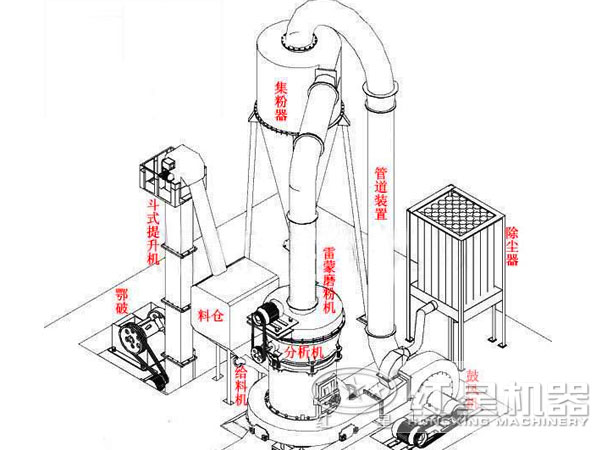

結構組成：由主機、分析機（選粉機）、管道裝置、鼓風機、成品旋風分離器、鄂式破碎機、畚斗提升機、電磁振動給料機、電控電機等組成。其中雷蒙磨主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。

1、雷蒙磨立體結構，占地面積小，成套性強，從塊料到成品粉子獨立自成一個生產體系。

2、成品粉子細度均勻，通篩率高。

3、磨粉機主機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠。

4、雷蒙磨重要部件均采用鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠。

5、電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方便。

雷蒙磨無人操作磨粉現場

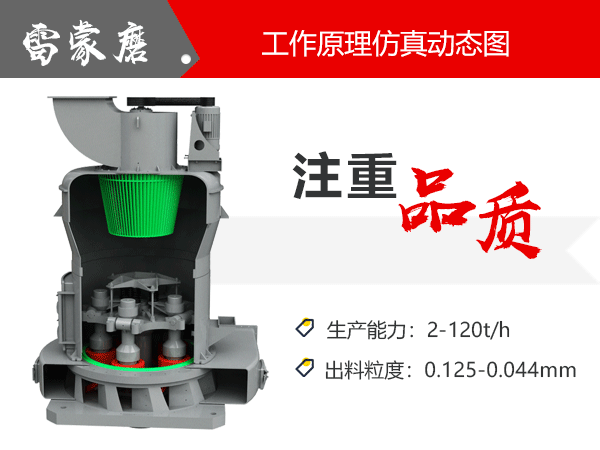

雷蒙磨工作原理

磨輥在離心力作用下緊緊地滾壓在磨環上，由鏟刀鏟起物料送到磨輥和磨環中間，物料在碾壓力的作用下破碎成粉，然后在風機的作用下把成粉的物料吹起來經過分析機，達到細度要求的物料通過分析機，達不到要求的重回磨腔繼續研磨，通過分析機的物料進旋風分理器分離收集。排風采用工業濾布隔離排風一次成粉。

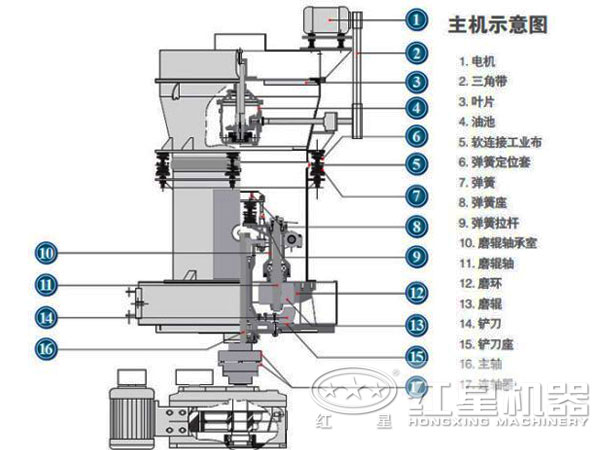

雷蒙磨結構

值得注意的是：在磨室內因被磨物料有一定的含水量，研磨時產生熱量導致磨室內氣體蒸發改變了氣流量，以及整機各管道連接不嚴密使外界氣體被吸入，使循環氣流風量增加，導致磨粉機出粉少甚至爆機，對此，紅星雷蒙磨已經在機體上部設置有防爆措施，可以大大避免雷蒙磨整機爆炸帶來的意外傷害，同時，此雷蒙磨還可通過調整風機與主機間的余風管來達到氣流的平衡，并將多余的氣體導入小旋風收集器內，把余氣帶入的細粉子收集下來，最后由小旋風收集器上段排氣管排入大氣中，或導入收塵器內使排空氣體凈化，不過，對操作人員的技術要求比較高，而且需要及時發現并調整。

雷蒙磨工作原理

雷蒙磨維護保養

1、雷蒙磨粉機在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平。磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解磨粉機的原理性能，熟悉操作規程。

2、為使雷蒙磨粉機正常，應制定設備“設備保養安全操作制度”方能保證磨機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。

3、雷蒙磨使用一段時間后，應進行檢修，同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查，看是否有松動現象，潤滑油脂是否加足。

4、磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵和黃油槍。

雷蒙磨要定時維護保養

雷蒙磨技術參數
