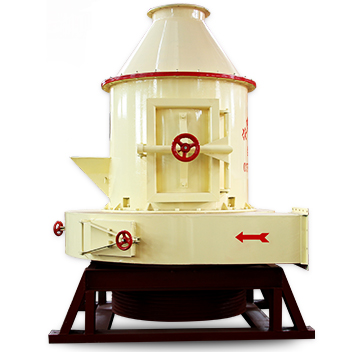

雷蒙磨粉機

雷蒙磨粉機

效率高,電耗低,占地面積小;操作簡單可靠,維修方便;采用優質鑄件及型材制造,工藝精細流程嚴謹;

  • 出料粒度 0.125-0.044mm
  • 生產能力 2-120t/h
  • 輸出尺寸 0.044-0.173mm
現在咨詢設備現在咨詢設備

電話

全國統一銷售熱線 0371- 67772727

雷蒙磨粉機介紹

從外形看像一個鋼制容器豎立,有進風、出風口,中部有進料口。外形與MPS磨有些近似。雷蒙磨磨棍回轉中心線是直立的,MPS磨磨棍回轉中心線是近似水平的。

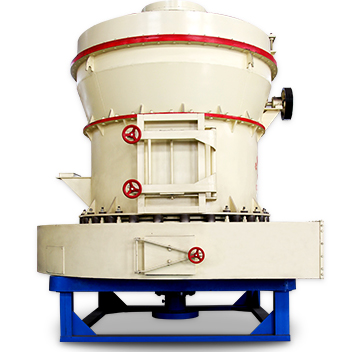

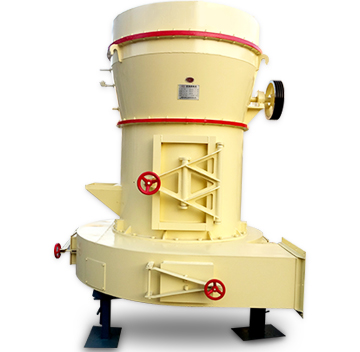

雷蒙磨粉機

磨機下部有電機帶動內部磨棍與磨盤旋轉將需磨物料粉碎或研磨,通過進風口的風將成品物料吹起,磨機內部上部有分離器,可將粗細粉進行分離,然后經由通過磨機的風由出風口帶出收集。

懸輥式雷蒙磨其型號有 3R1410、1815、2115、2615、2714、2715、2716、3016、4R2715、3016、3116、3216 、5R4119、5R4121及6R4427是適應中小型礦山、化工、建材、冶金、耐火材料、制藥、水泥等行業的閉路循環的高細制粉設備,是代替球磨機加工粉末的一種新型磨粉機,產量能耗均達到國家標準,居國內先進水平,備受各行業用戶的好評。

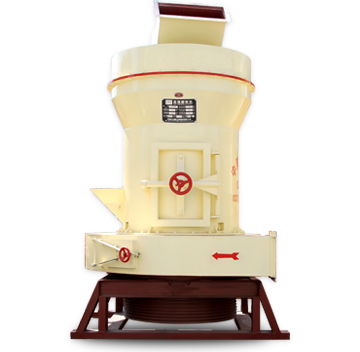

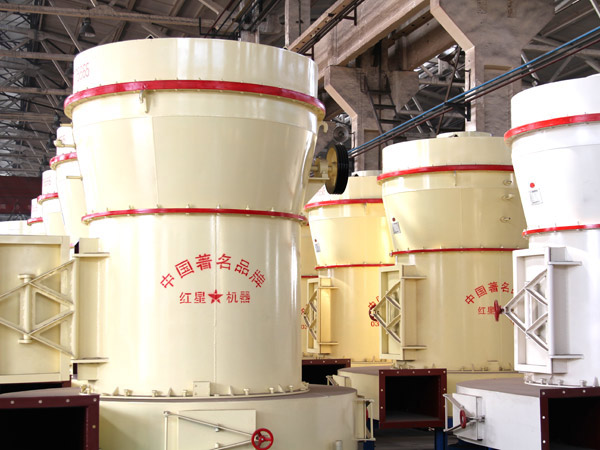

新型磨粉機型號多

該產品采用國外同類產品的先進結構,并在大型雷蒙磨的基礎上更新改進設計而成。該設備比球磨機效率高、電耗低、占地面積小,一次性投資少。磨輥在離心力的作用下緊緊地碾壓在磨環上,因此當磨輥、磨環磨損到一定厚度時并不影響成品的產量與細度。磨輥、磨環更換周期長、從而剔除了離心粉碎機易損件更換周期短的弊病。

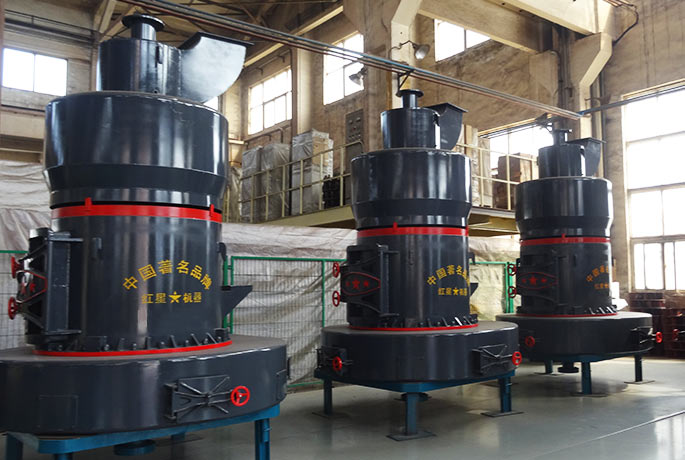

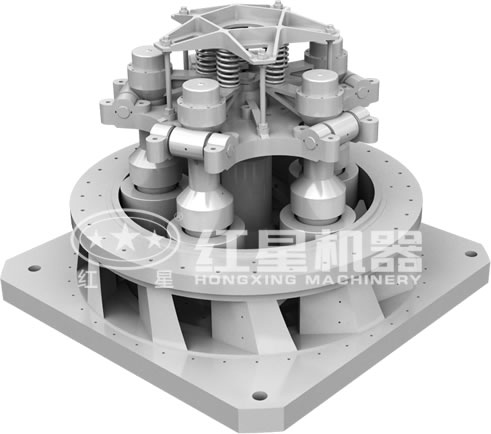

磨粉機梅花架

該機的風選氣流是在風機——磨殼——旋風分離器——風機內循環流動作業的,所以比高速離心粉碎機粉塵少,操作車間清潔、環境無污染。

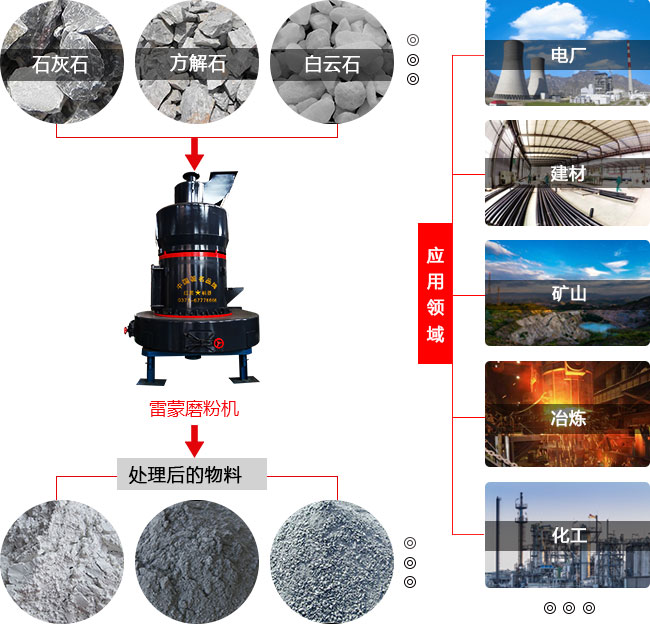

雷蒙磨粉機適用范圍

本機廣泛適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于9.3級,濕度在6%以下的非易燃易爆的礦產、化工、建筑等行業300多種物料的高細制粉加工,R型雷蒙磨粉機成品粒度80—325目范圍內任意調節,部分物料最高可達2000目。

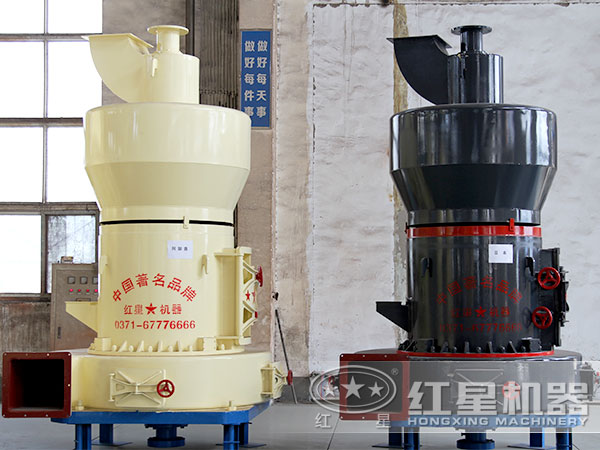

新型磨粉機型號全

雷蒙磨粉機性能特點

1、工藝簡單、獨立性強

高強磨采用立體結構,占地面積小,成套性強,從塊料到成品粉子獨立自成一個生產體系。

2、細度均勻、維修方便

成品粉子細度均勻,通篩率99%,這是其它磨粉設備難以具備的。電氣系統采用集中控制,磨粉車間基本可實現無人作業,并且維修方便。

3、耐磨性能高、運行可靠

重要部件均采用優質鋼材,耐磨件均采用高性能耐磨材料,整機耐磨性能高,傳動裝置采用密閉齒輪箱和帶輪,傳動平穩,運行可靠。

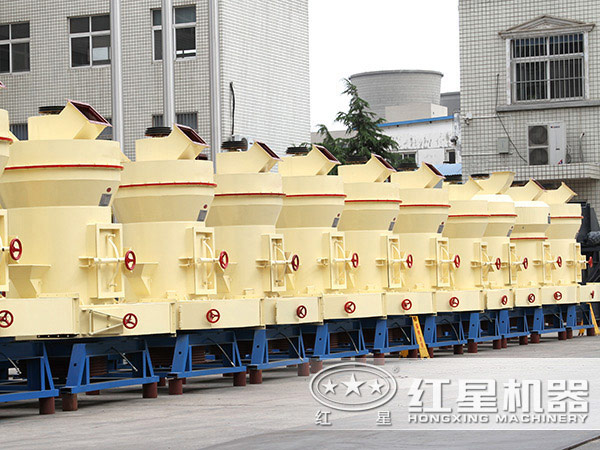

雷蒙磨粉機特點多

雷蒙磨粉機工作原理

該機結構(附安裝聯接示意圖)主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機 、斗式提升機、電磁振動給料機、電控柜等,用戶可以根據現場情況靈活選擇。

雷蒙磨工作時將大塊狀原材料破碎到所需的進料粒度后,由斗式提升機將物料輸送到儲料倉,然后由電磁振動給料機均勻地送到主機的磨室內,進入到磨室內的物料被鏟刀鏟起進入磨輥與磨環之間被研碎、鼓風機將空氣從分流盤吹入研磨室,把粉碎粉末送到分析室、經過由調速電機通過傳動裝置帶動旋轉的分析葉輪的分選,大顆粒物料落回磨室、重新研磨、合格的細粉末隨氣流進入成品旋風集粉器,與空氣分離后,從卸料口排出為成品。主機工作過程中,鏟刀系統起到了非常重要的作用。其位于磨輥下端,鏟刀與磨輥同轉過程中把物料鏟起拋喂入磨輥輥環之間,形成墊料層,該料層受磨輥旋轉產生向外的擠壓力將物料碾碎,由此達到制粉目的。

雷蒙磨粉機的安裝調試

(一)雷蒙磨粉機安裝前的準備事項

1、雷蒙磨運行現場還未安裝時,應妥善保管,外露表面須涂上防銹油脂、并避免日曬雨淋,以防機體生銹進水,要建立保養制度。

2、廠房和基礎應根據雷蒙磨安裝基礎圖尺寸應有足夠的高度和安裝位置,雷蒙磨基礎應采用高標水泥并須埋有鋼筋方能澆基礎,并予埋穿線管或電纜溝。水泥基礎澆好后,必須有15天的保養期。

3、應配有2~3噸起吊工具,供雷蒙磨安裝維修用。

4、雷蒙磨從出廠到使用時間超過6個月者,對主機中心軸系統、傳動裝置、磨輥裝置、分析機油池等應清洗檢查,清洗檢查完畢后應對各部件加入足夠的潤滑油。

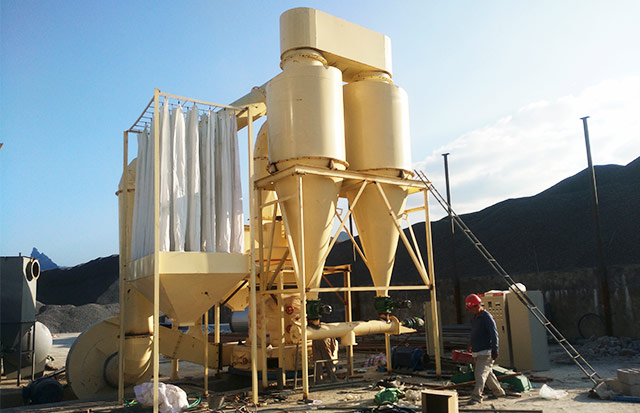

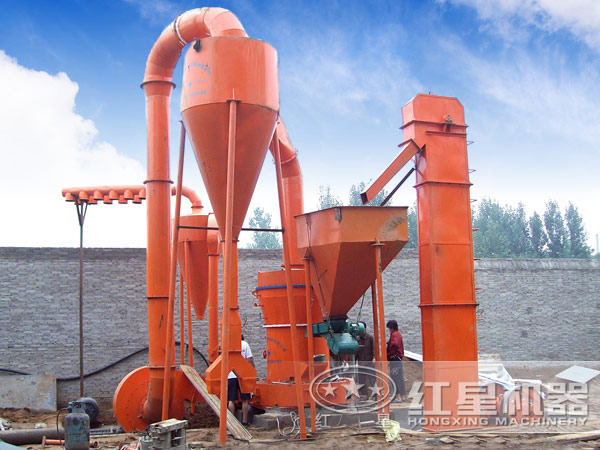

磨粉生產線安裝現場

雷蒙磨安裝現場

(二)雷蒙磨粉機調試(空運轉試機)

1 、空負荷運轉試機,在無負荷試機前,應將磨輥裝置用網絲繩抱軋牢,避免磨輥與磨環接觸沖擊,然后主機空運轉試機不少于1小時;主機運轉時應平穩,箱體內油溫不得超過80℃,溫升不超過40℃。主機與分析機旋轉方向見圖4。

2、鼓風機應空載開機,待運轉正常后再加載,然后觀察其運轉平穩,無異常噪音和振動、滾動軸承最高溫度不得超過70℃,溫升不得超過35℃。

3、負荷運轉試機時間不少于8小時,雷蒙磨工作正常后整機無異常噪音,各管道連接處無漏風現象,經試機后再次把各緊固體擰緊,即可投入正常使用。

雷蒙磨客戶現場

雷蒙磨粉機使用注意事項

1、為使雷蒙磨粉機粉機正常,應制定設備保養安全操作制度方能保證雷蒙磨粉機長期安全運行,同時要有必要的檢修工具以及潤滑脂和相應的配件。

2、雷蒙磨粉機的磨輥裝置使用時間超過500小時左右重新更換磨輥時,對輥套內的各滾動軸承必須進行清洗,對損壞件應及時更換,加油工具可用手動加油泵和黃油槍。

3、雷蒙磨粉機在使用過程當中,應有固定人員負責看管,操作人員必須具備一定的技術水平。雷蒙磨粉機在安裝前對操作人員必須進行必要的技術培訓,使之了解雷蒙磨粉機的原理性能,熟悉操作規程。

4、雷蒙磨粉機使用一段時間后,應進行檢修.同時對磨輥磨環鏟刀等易損件進行檢修更換處理,磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查,看是否有松動現象,潤滑油脂是否加足。

雷蒙磨粉機技術參數

型號 高強62 高強66 高強76 高強87 高強92 高強93 高強97 雷蒙4119 雷蒙4525
進料粒度 <15 <15 <20 <25 <25 <25 <25 ≤25 ≤30
成品粒度 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.033 0.173-0.044 0.173-0.044
不同物料細度班產量 0.6-9 1-20 1.5-25 2.8-33 3-36 3.5-40 4-52 8-78 16-176
中心軸轉速(r/min) 274 190 170 161 148 140 130 105 82
磨環直徑 525 725 850 907.5 973 1006 1050 1400 1770
磨輥直徑 150 210 250 270 300 300 310 410 450
磨輥高度 100 150 150 150 160 160 170 190 250
主機電機 7.5 15 18.5 22 30 30 37 75 132
風機電機 4-5.5 4-11 4-15 4-18.5 4-22 2-22 4-37 4-75 4-132
分析器電機 6-1.1 6-2.2 6-2.2 6-2.2 6-2.2 6-3 4A-5.5 4B-7.5 4A-18.5

相關案例

遼寧滑石磨粉生產線

遼寧滑石磨粉生產線

成品目數:300目

生產能力:550t/h

設備組成:高強磨粉機、錘式破碎機、反擊式破碎機等

了解更多 >
